一、概述：

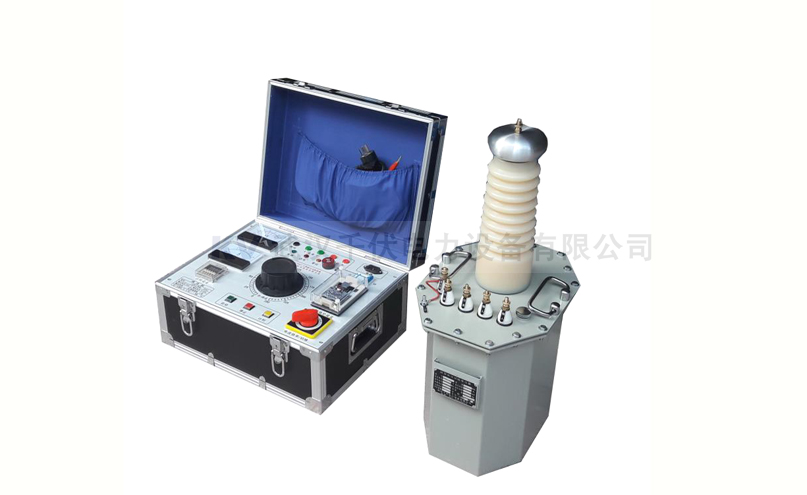

YD-5kVA/50kV工頻耐壓試驗裝置主要用于10kV電力變壓器、斷路器的交流耐壓試驗，由于體積小，重量輕，接線簡單、適合現場試驗。
二、產品特點：
- 監視功能：輸出電流、儀表電壓、零位指示、電源指示、工作指示、計時指示。
- 保護功能：過流保護、時間繼電器。
- 采用新型時間繼電器，計時范圍更廣。
- 采用新型電流繼電器，更準確、更可靠，確保人身及設備安全。
- 結構合理，體積小，重量輕。
三、技術指標：
- 輸入電壓：220V±10% 50HZ
- 輸出電壓：50kV
- 輸出容量：5kVA
- 計時范圍：1S～99H
- 環境溫度：－20℃至50℃
四、操作步驟
- 根據試驗的要求，整定“時間繼電器”及“過流繼電器”。 過流動作設定值=過流繼電器刻度盤讀數×K，其中K為電流倍率轉換/切除開關的狀態值，分別為1，2，∞，開關處于己于×1，×2位置的K值分別為1、2，切除位置為+∞。過流繼電器整定的是一次電流值，而電流指示的是泄露電流，變比為25。（注：不要使用該檔，因為會使變壓器失去過流保護功能而導致設備損壞）。
- 接入電源，此時，“電源指示燈（綠燈）”亮，表示外部電源已引入。如“零位指示燈（黃燈）”亮，表示調壓器在零位。如“零位指示燈”不亮，應逆時針旋轉調節調壓器手柄至“零位指示燈”亮。
- 按“啟動按鈕”。此時，“工作指示燈（紅燈）”亮，電源指示燈（綠燈）滅，報警器報警，調壓器受電，可以開始升壓，注意安全。
- 以2KV/S勻速順時針旋轉調壓器手柄，“零位指示燈”滅；報警器停止報警，調壓至被試品規定的耐壓值，并密切注視電流表。
- 啟動“計時開關”，當“計時報警閃光燈”閃爍且“計時報警”響時，表示試驗時間已到；試驗完成。
- 逆時針旋轉調壓器手柄至“零位指示燈”亮。
- 按“停止按鈕”，此時，“電源指示燈”亮，“工作指示燈”滅。
- 拔掉電源，拆除接線，試驗結束。
- 在升壓或耐壓過程中，如發生短路、閃絡、擊穿過流時，過流繼電器動作，切斷主回路。此時應將調壓器逆時針旋轉至零位。
五、注意事項
- 使用過程中，本儀器應可靠接大地。
- 升壓及降壓過程應勻速，不要忽快忽慢。
- 試驗過程中應隨時觀察監視儀表，及時發現意外情況。
- 嚴格按照程序操作。
六、裝箱清單
- 試驗變壓器1臺
- 控制臺 1臺
- 試驗連接、電源線、接地線、1套
- 使用說明書1本
- 產品合格證（保修卡）1張
