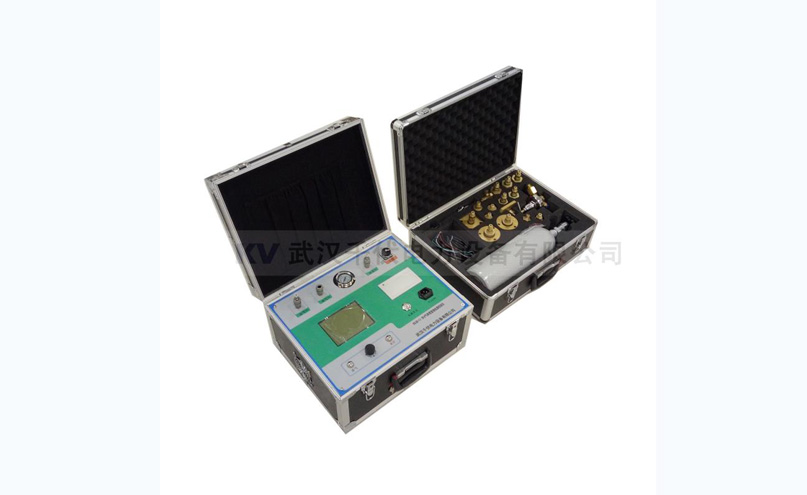

KVJD-II SF6氣體密度繼電器校驗儀
一、功能特點：
- 密度繼電器校驗儀采用高性能芯片和進口器件進行檢測與控制，集成程度高，一體化設計，精度高，重復性好，可靠性高。
- 配置了大屏液晶和旋轉控制鼠標，界面清晰直觀，操作簡單方便。
- 顯示環境溫度，自動完成環境溫度下壓力測量和20℃值轉換，徹底解決了SF6氣體密度繼電器現場校驗難的問題。
- 所有測試過程由儀器控制自動完成，不用人工干預。
- 實時打印測試結果，并對試驗結果自動計算平均值，生成報表。
- 能同時存儲多組試驗結果，并具有斷電數據保存功能，可隨時查詢和打印歷史測試結果。
- 校驗過程無需恒溫室，可以在儀器使用溫度范圍內對SF6氣體密度繼電器、壓力表、密度表進行校驗。
- 配有多種型號過渡接頭，大多數型號斷路器的接口不用拆卸即可進行現場校驗，檢驗時需斷開密度繼電器與斷路器本體。
- 檢測過程中可以用其他干燥無腐蝕性氣體代替SF6氣體，測試過程耗氣少。
- 除密度繼電器校驗功能外，本儀器還具有20℃壓力表（密度表）校驗和常溫壓力表校驗功能。
- 具有在線修改系統時間的功能。
- 具有在線修改系統壓力功能。
- 核心元器件采用進口元件，性能可靠，精度高。
- 最多能同時測試三組觸點信號。
- 便攜式設計，使用方便可靠，是SF6密度繼電器和壓力表現場校驗的必備設備。
二、技術指標：
- 工作電壓：AC100~240V、50Hz；儀器功率：55W
- 儀器精度：0.2級（滿量程）
- 檢測對象：SF6密度繼電器：單報警、單閉鎖、單報警單閉鎖、單報警雙閉鎖、雙閉鎖、超壓報警等觸點0～1MPa壓力校驗。
- 常溫氣體壓力表：0～1MPa任意壓力點校驗
- 氣體壓力表：0～1MPa任意壓力點校驗
- 壓力范圍：0～1MPa；壓力分辨率：0.001MPa
- 溫度顯示范圍；-50℃~100℃；溫度分辨率：0.1°C
- 儀器工作溫度：-20℃～60℃；濕度：￡90%RH
- 顯示方式：320X240 圖形點陣5.7寸大屏液晶
- 操作方式：一鍵飛梭（旋轉鼠標）
- 氣體快鎖接頭：全部采用進口原裝器件
- 打印機型：高速熱敏打印機
- 存儲容量：可同時存儲多組試驗數據
- SF6氣體密度顯示方式：被測環境下的壓力、20℃時的等效壓力。
- 外形尺寸：主機：440×350×250(mm)；附件箱：400×370×200(mm)
- 儀器重量：主機：5Kg； 附件箱：8Kg
|
