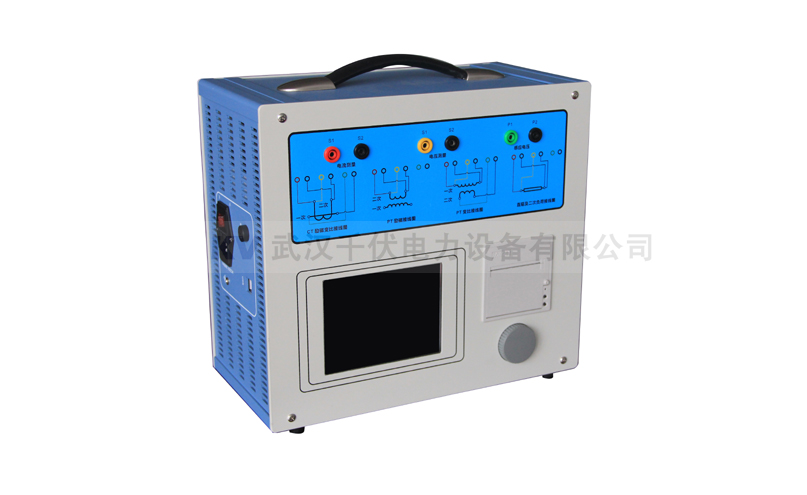

KVHG-BP變頻互感器測試儀
功能特點:
- 功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。
- 給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
- 測試滿足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
- 基于先進的低頻法測試原理，能應對拐點高達30KV的CT測試。
- 界面友好美觀，全中文圖形界面。
- 裝置可存儲2000組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成WORD報告。
- 測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
- 易于攜帶，裝置重量<8.2Kg。
技術指標：
| 測試用途 |
保護類CT、計量類CT、保護類PT |
| 輸出 |
0~180Vrms，12Arms，36A（峰值） |
| 電壓測量精度 |
±0.1% |
| CT變比測量 |
范圍 |
1~35000 |
| 精度 |
±0.1% |
| PT變比測量 |
范圍 |
1~35000 |
| 精度 |
±0.1% |
| 相位測量 |
精度 |
±3min |
| 分辨率 |
0.3min |
| 二次繞組電阻測量 |
范圍 |
0~300Ω |
| 精度 |
1%±1mΩ |
| 交流負載測量 |
范圍 |
0~300VA |
| 精度 |
1%±0.1VA |
| 大電流輸出 |
150A |
| 輸入電源電壓 |
AC220V±10%，50Hz |
| 工作環境 |
溫度：-10οC~50οC，濕度：≤90% |
| 尺寸、重量 |
尺寸：340mm×296mm×174mm，重量<8kg |
|
