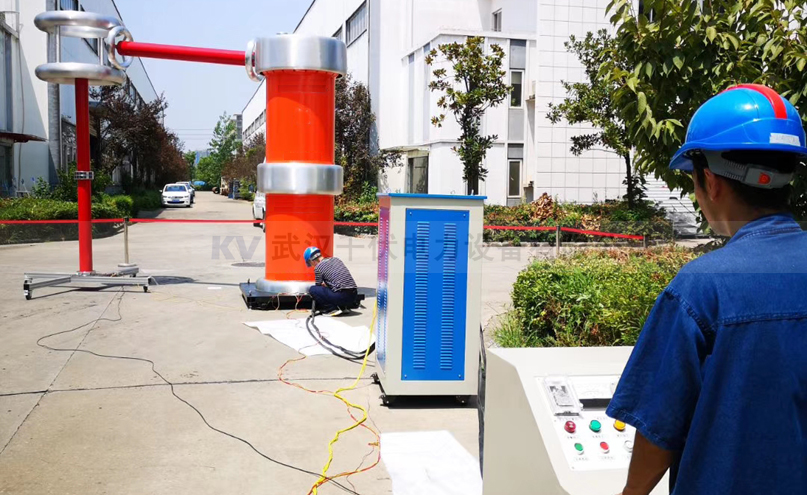

KVTW 工頻無局放試驗裝置

系統組成: (容量從0-1200kVA根據需要選配，電壓0-1200kVA根據需要選擇。下面以常規規格150kV/500kV裝置為例：

1. 變壓器控制臺      TCWJH-150kVA
2. 桶式工頻無局放試驗變壓器 YDQW-150kVA/500kV
3. 隔離濾波變壓器     GLB-150kVA
4. 耦合電容器       OWF-500kV
5. 無局放保護電阻     BR-500kV
6. 局部放電檢測儀     KVJF-2009



第一部分：TCWJH系列控制臺

一、產品用途

    TCWJH系列調壓控制箱能平滑輸出0～400的交流電壓，并具有多項監視與保護功能，與試驗變壓器、升流器等設備配套使用或其它電氣試驗.

二、產品特點

1. 監視功能：輸出電流、儀表電壓、零位指示、電源指示、工作指示、計時指示。
2. 保護功能：過流保護、時間繼電器。
3. 采用新型時間繼電器，計時范圍更廣。
4. 采用新型電流繼電器，更準確、更可靠，確保人身及設備安全。
5. 結構合理，體積小，重量輕。

三、技術指標

1. 輸入電壓：380V±10%  50HZ
2. 輸出電壓：0～400V
3. 輸出容量：150kVA
4. 計時范圍：1S～99H
5. 環境溫度：－20℃至50℃



第二部分：KVTW-150kVA/500kV工頻無局放試驗變壓器



技術指標：

1. 額定容量：150kVA
2. 輸入電壓：400V±10%
3. 輸出電壓：0-500kV
4. 額定電壓下系統局放量≤5PC
5. 輸出電流：300mA
6. 電壓精度：AC 1.5%
7. 電源失真度：＜3%
8. 絕緣介質：絕緣油



第三部分：GLB-150kVA隔離濾波變壓器

    主要結構為隔離變壓器及離波裝置，可以有效摒除電源中存在的雜波及各種干擾。

1. 輸入電壓：400V±10%
2. 輸出電壓：400V±10%
3. 額定容量：150kVA
4. 空載損耗≤5%
5. 阻抗電壓≤5%
6. 重量：300Kg
7. 衰減效果： 10KHZ-100KHZ≥ 20db，100KHZ-30MKZ≥ 60db



第四部分：OWF-500kV耦合電容器分壓器

1. 節長1200mm，
2. 節重30Kg
3. 2個頂環
4. 局放量≤5PC



第五部分：BR-500kV無局放保護電阻

1. 外形尺寸：直徑200mm*長度1500mm
2. 重量：10kg
3. 配套試驗連接線、屏蔽罩、屏蔽線等



第六部分：KVJF-2009型局部放電檢測儀

一、概述：
    KVJF-2009數字式局部放電檢測儀是在傳統局放儀基礎上采用全新技術實現的新一代高性能數字化局放測量分析儀器。適用于各種電壓等級和容量的變壓器、發電機、CT/PT、套管、GIS、電容器、電力電纜、開關及其它高壓電氣設備出廠局部放電檢測及現場交接試驗。
二、功能特點：

1. 體積小重量輕，適用于現場局部放電檢測、定位分析。
2. 試驗檔案管理功能功能，實現數據的記錄、查看、分析。
3. 可手動、自動保存數據，瀏覽記錄回放分析。
4. 強大的軟硬件抗干擾功能，使其適合在復雜的現場使用。
5. 脈沖分析、頻譜分析及其它多種譜圖分析功能 。
6. 針對所選通道進行統計圖模式測量分析，“Q-Φ”、“N-Φ”、“PRPD”、“PRPS”圖，為用戶提供當前放電的特征圖譜，以便于用戶對不同放電類型的特征圖譜的積累。
7. 局放檢測數據可通過SD卡導出到PC機中，從而完成用戶報告的創建。

三、技術指標：

技術特性	通道數	2個電信號接口，一個外同步接口	量程范圍	0.1pC~1000nC
	采樣率	0.5M、1M、2.5M、5M、10M、20M	靈敏度	0.1pC
	采樣精度	12bit	可測試品的	6pF～250µF
			電容量范圍
	量程	60dB、40dB、20dB、0dB、-20dB	同步頻率輸入范圍	30～400Hz
	頻帶范圍	20k-100kHz,80k-200kHz,40k-300kHz	同步電壓輸入范圍	50mV～2V
	本量程非線性誤差	5%	電源	交流AC 220V;
				頻率50Hz
顯示	顯示屏	7”TFT真彩色觸摸液晶顯示屏	分辨率	800×480
存儲	物理存儲	256MB DDR2，為運行內存	SD卡存儲	標配16G卡，可升級為32G
接口	RS232，USB，電源接口，電信號接口，SMA接口，SD卡插槽，RJ45網口，接地鈕
通用說明	CPU		尺寸	350mm×245mm×175mm
	系統		重量	5.8kg





局放測試裝置配置及操作步驟

互感器局放放試驗方案

TCWJ變壓器控制臺

GLB隔離變壓器

YDQW無局放試驗變壓器

OWF耦合電容器

KVJF-2002局部放電檢測儀
