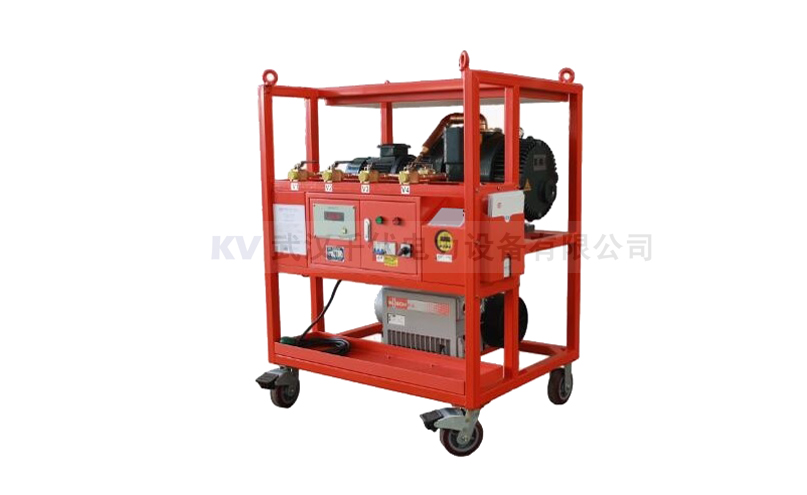

KVQC-252BK SF6抽真空充氣裝置
概述：
- 裝置采用三相380V電源，中線不是必須的，但電源線中的接地線必須可靠接地。電氣系統設置有相序保護裝置，三相電源相序可通過開關直接調整，電氣系統同時具有缺相保護功能，可有效避免真空泵的反向運轉以及所有主機的缺相運行。
- 真空計為皮拉尼數字顯示。
- 所有球閥采用美國swagelok球閥工作原理，在原有結構基礎上改進后徹底根除關鍵部件的微漏現象,確保真空壓力兩不漏，為真空、壓力兩用的專用球閥。球閥手柄為不銹鋼手柄，不會變形。
- 整機采用穩固框架結構，有效保護主機、管路球閥及配件。配備工具盤和雙盤管架，更加適合現場移動作業。
- 優質腳輪，便于移動，不傷害地面。
- 采用風冷、移動式，可在無水情況下使用。
技術指標：
| 型 號 |
KVQC-252BK |
KVQC-252BBK |
| 型 式 |
手推移動、風冷、框架保護、配備工具盤 |
| 真空泵 |
前級真空泵:德國Busch(普旭) |
型號 |
R5 RA 0100F |
前級真空泵德國Busch(普旭) |
型號 |
R5 RA 0100F |
| 額定抽速m3/h |
100 |
額定抽速m3/h |
100 |
| 極限真空 Pa |
10 |
極限真空 Pa |
10 |
| 電機額定功率kW |
2.7 |
電機額定功率kW |
2.7 |
| 電機額定轉速min-1 |
1500 |
電機額定轉速min-1 |
1500 |
| 噪聲級(ISO 2151) dB(A) |
65 |
噪聲級(ISO 2151) dB(A) |
65 |
| 注油量 L |
2 |
注油量 L |
2 |
| 重量(約) kg |
73 |
重量(約)kg |
73 |
| 尺寸(L×W×H)mm |
701×406×290 |
尺寸(L×W×H)mm |
701×406×290 |
| 真空泵進氣口/排氣口尺寸 |
G1 1/4” |
真空泵進氣口/排氣口尺寸 |
G1 1/4” |
| 羅茨真空泵:上海崔曼RTO系列 |
型號 |
RTO/W.70S |
羅茨真空泵德國Busch(普旭) |
型號 |
Panda WV 0250 C |
| 額定抽速m3/h |
252 |
額定抽速m3/h |
252 |
| 極限真空 Pa |
6×10-2 |
極限真空 Pa |
6×10-2 |
| 電機額定功率kW |
1.1 |
電機額定功率kW |
1.5 |
| 電機額定轉速min-1 |
3000 |
電機額定轉速min-1 |
1500 |
| 噪聲級(ISO 2151) dB(A) |
77 |
噪聲級(ISO 2151) dB(A) |
77 |
| 注油量 L |
1.5 |
注油量 L |
1.5 |
| 重量(約)kg |
135 |
重量(約)kg |
133 |
| 尺寸(LWH)mm |
785×315×320 |
尺寸(LWH)mm |
799×315×494 |
| 真空泵進氣口/排氣口尺寸 |
80/50 |
真空泵進氣口/排氣口尺寸 |
DN63ISO-F/DN63 ISO-F |
| 裝置極限真空(Pa) |
≤10 |
| 抽氣速率m3/h |
252(70L/S) |
| 真空計量方式 |
皮拉尼數顯真空計(Display one) |
| 抽真空及充氣接口 |
M22×1.5 四路 |
| 球閥 |
美國Swaglok G1’(世偉洛克) |
| 電源 |
3Φ 380V/50Hz |
| 總功率(kW) |
4 |
6.8 |
| 設備自重 |
250 |
250 |
| 外形尺寸 |
1130×930×1450 |
1130×930×1380 |
| 裝置特性 |
體積小、抽速快、無油煙、極限真空低，性能穩定�？蚣鼙Ｗo(hù)、配備工具盤、高精度數字壓控保護；智能累時蜂鳴報警提醒換油保養。 |
|
