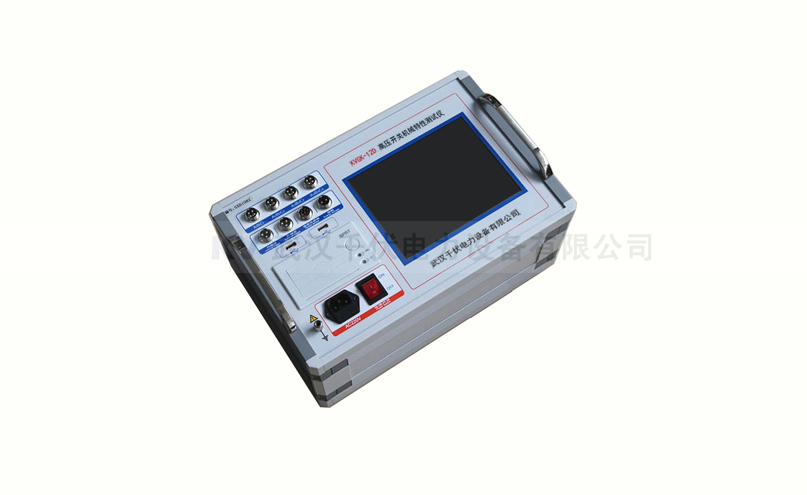

KVGK-12D 高壓開關機械特性測試儀/高壓開關動特性測試儀

一、概述

    KVGK-12D高壓開關機械特性測試儀可用于各種電壓等級的真空開關、SF6開關、油開關、石墨開關的機械特性測試。測量準確，接線方便，操作簡單，是高壓開關檢修和試驗最方便的儀器。

二、功能特點

1. 本儀器為嵌入式工控機，開機速度快僅需16秒。
2. 8.4寸彩色大屏，windows操作系統，觸摸屏，便于現場操作人員使用。
3. 高速熱敏打印機，方便打印測試數據。
4. 機內操作電源，無須現場二次電源�？商峁〥C10～260V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。
5. 配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭，操作方便快捷。
6. 適用于國內外所有型號的SF6開關、GIS組合電器、真空開關、油開關。
7. 主機可存儲40000組現試驗數據（可擴展存儲卡）。
8. 配備U盤接口，可上傳到計算機進行分析、保存。
9. 同時可測12路金屬觸頭斷口。
10. 內含包絡線，通過多臺開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。

二、技術參數

時間測量：

12路固有分閘（合閘）時間 ?測試范圍：0.001ms～999ms，分辨率：0.001ms,
分閘（合閘）相內不同期 ??測試范圍：1s～9.99s，分辨率：0.1ms,
分閘（合閘）相間不同期 ??測試范圍：10s～200s，分辨率：1ms,
合閘（分閘）彈跳時間（彈跳次數） 1000ms以內準確率：(0.05%t±0.1)ms

合閘電阻測量：

3(6)路固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期
合閘電阻投入時間、電阻值

測量范圍：30～10KΩ,分辨率0.1Ω，準確度：≤2%±2個字
重合閘測量：合分、分合、分合分
速度測量：剛分（剛合）速度 指定時間段（行程段或角度段）平均速度
測速范圍：

1mm傳感器 0.001～30.00m/s，
0.1mm傳感器 0.0001～20.0m/s
360°角度傳感器 1周波/ 0.25°

行程測量：

動觸頭行程（行程）
接觸行程（開距）
超程
過沖行程、反彈行程

行程傳感器：

直線傳感器：500mm，測量范圍：0-500mm，分辨率:0.01mm
加速度傳感器測量范圍：0-700mm，分辨率：0.1mm
360線傳感器：360度，測量范圍：0-1000mm，分辨率：0.1mm
直線傳感器：300mm，測量范圍：0-300mm，分辨率:0.1mm
直線傳感器：500mm，測量范圍：0-500mm，分辨率:0.1mm
直線傳感器：1000mm，測量范圍：0-1000mm，分辨率:0.1mm
激光傳感器測量范圍：0-300mm，分辨率：0.1mm
線圈電流測量范圍：0～40A,最小分辨率：0.01A。

儀器電源 ：AC/DC220V ± 10%；50Hz ± 2%
內觸發電源：輸出DC10～260V連續可調
輸出電流：220V電壓以下≤ 20A（短時）
外觸發：觸發電壓AC/DC10V～300V，電流：≤ 120A(短時)
隔離開關測量范圍： 電壓輸出：DC10V～300V（可調）；
電源輸出時間：

0.01-30秒（可設置）；
斷口信號最大采集時間為200秒；
可測斷口合、分閘時間、三相不同期、彈跳時間及次數

主機體積：480×380×270mm
使用環境：-30℃~+60℃
相對濕度：≤80%
