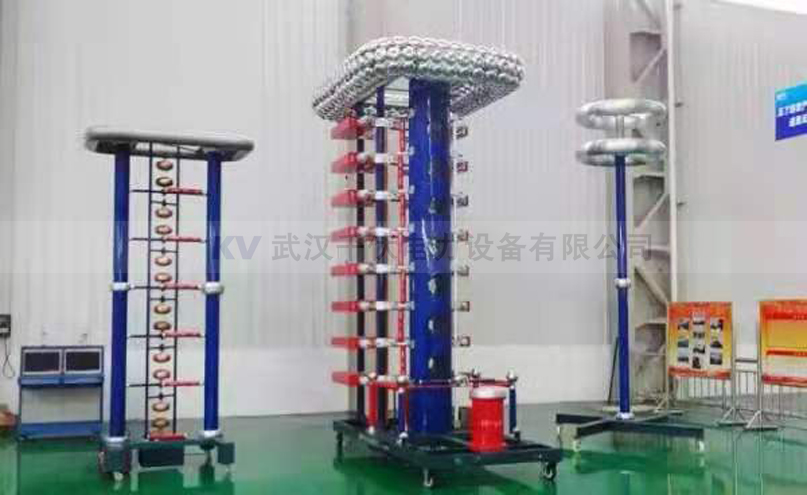

KVCY-800kV/40kJ 雷電沖擊電壓發生器



一、滿足標準
GB311.1-1997高壓輸變電設備的絕緣配合
GB/T16927.1-1997高電壓試驗技術
GB/T16927.2-1997高電壓試驗技術
GB/T16896.1-1997高電壓沖擊試驗用數字記錄儀
GB/T16896.1-2005高電壓沖擊測量?jī)x器和軟件
ZB F24 001-90沖擊電壓測量實施細則
GB191 包裝運標志
GB4208 外殼防護等級
GB813-89 沖擊試驗用示波器及峰值表
JB/T9641－1999 《試驗變壓器》
GB7449-87 電力變壓器和電抗器的雷電沖擊和操作沖擊的試驗導則
GB1094.1～GB1094.5 《電力變壓器》
GB/T509 《電力變壓器試驗導則》
JB/T501 《電力變壓器試驗導則》
JB/T501-1991《變壓器試驗技術》
IEC60-1、IEC60-2《高電壓試驗技術》
GB50150-91 《電氣裝置安裝工程電氣設備交接試驗標準》
DL/T596/1996 《電力設備預防性試驗規程》
DL/T 846.1-2003高電壓測試設備通用技術條件第一部分：高電壓分壓器測量系統
DL/T 846.2-2004高電壓測試設備通用技術條件第二部分：沖擊電壓測量系統
DL/T 848.5-2004高壓試驗裝置通用技術條件?第5部分：沖擊電壓發生器

二、使用條件

1. 本雷電沖擊電壓發生器試驗系統裝置主要適用于3~110kV及以下電力設備產品的雷電沖擊電壓全波及截波試驗，也可用于其它產品的沖擊試驗研究。
2. 海拔高度不超過1500m
3. 環境溫度：-15~+50℃
4. 空氣相對濕度：≤90%
5. 安裝使用地點：戶內使用，可移動
6. 必須設有一個可靠接地點，接地電阻<1Ω!

三、技術指標

1. 底座:2.8m×1.5m ,腳輪移動。
2. 高度:約4.8米。
3. 重量:約1600kg。
4. 標稱雷電波沖擊電壓：±800kV
5. 標稱容量：40kJ
6. 級電容：1.0μF（KVMWF-2×50kV—2.0μF脈沖電容器）干式全絕緣封裝
7. 級電壓：100kV
8. 級數：8級，5kJ
9. 輸出電壓波形及效率：（負荷電容小于5500pF時）
10. 在5500pF（包含分壓器電容）負荷電容下，可獲得



A.標準雷電沖擊全波電壓波形
波頭時間:1.2±30%μs
波尾時間:50±20%μs
過沖：小于5%
效率：不低于90%
±1.2/50μs標準雷電沖擊電壓全波，效率大于90%。
B.標準雷電沖擊截波電壓波形
波頭時間:1.2±30%μs
過沖：小于5%
截?cái)鄷r(shí)間:2~6μs，電子時延控制
效率：不低于90%
采用截?cái)嘌b置可產生截?cái)鄷r(shí)間2~6μs的雷電截波，截波分散性小于100ns。
C．變壓器電抗器試驗專用的示傷電流波形；
同步范圍：大于20%
使用持續時間：小于80%額定工作電壓時可連續工作；大于80%額定工作電壓時可間斷工作
幅值調節誤壓差小于1%，最低輸出電壓不大于10%設備標稱電壓。
同步誤動率：小于1%

四、配置清單
自動整流充電電源（與沖擊本體一體化）



型號： KVLGR-100/100
額定電壓： Un = 100kV DC (正或負極性)
額定電流： In = 100mA (額定電壓下)
電壓控制 可控硅模塊調壓，調壓范圍0～100% Un
極性轉換： 手動變換高壓硅堆的方向，安裝方式方便快捷。
輸入電壓： 220V 單相電壓
電源頻率： 50/60 Hz
電源消耗： 約10kVA

阻尼雷電沖擊電容分壓器



型號： KVCR-800/1000
額定電壓： 800kV
額定電容： 1000pF
電容節數： 2節
每節電容： 2000pF（MWF400-2000脈沖電容器）
方波響應： 部分響應時間小于100ns，過沖小于10%
分壓比： 1000
分壓比不確定度： 小于1%

數字化自動測量系統：KVHG-DIMS-3000B



幅值測量：數字量化測量顯示雷電沖擊峰值電壓值。
輸入范圍：100V ～ 1600V（沖擊電壓），數字量化顯示，測量不確定度：小于1%
波形測量：TDS3012B進口彩色數字示波器，最高采樣率1.25GS/s，帶寬大于100MHz，分辨率9bit，記錄長度10k字節（滿足變壓器開關電器沖擊試驗要求）,2通道
波形分析：19英寸工業控制計算機工作站（采用15寸液晶顯示屏）
沖擊測量分析專用軟件包：沖擊波形參數計算及顯示，波形比較分析功能，波形的放大、縮小及平移，波形的存儲及調用，波形的成圖及報告編寫
附件：高性能100倍專用衰減器2支，A4幅面激光打印機1臺，隔離濾波屏蔽設計

多級截?cái)嘌b置(開關類產品和避雷器、電纜可以不做此項試驗)



型號： KVHG-MC-800G
額定電壓： 800kV
球隙形式： 200mm直徑半球間隙,4級
觸發方式： 三電極放電觸發，（采用高性能脈沖放大器輸出15kV，100ns觸發脈沖）
時延方式： 2～6us時延可調的電子延時電路提供截波觸發脈沖
截波分散性： 截波時間標準偏差小于0.1μs
