KVCY-400kV/20kJ 雷電沖擊電壓發生器

一、執行標準：
JB/T9641－1999 《試驗變壓器》
GB1094-2003 《電力變壓器》
GB/T509-1997 《電力變壓器試驗導則》
DL/T596/1996《電力設備預防性試驗規程》
GB311.1-1997 高壓輸變電設備的絕緣配合
GB/T16927.1-1997 高電壓試驗技術一般試驗要求
GB/T16927.2-1997 高電壓試驗技術測量系統
GB/T16896.1-1997 高電壓沖擊試驗用數字記錄儀
ZB F24 001-90 沖擊電壓測量實施細則
GB191 包裝運標志
JB/T563 耦合電容器及電容分壓器訂貨技術條件
GB4208 外殼防護等級
GB813-89 沖擊試驗用示波器及峰值表
GB7449-87 電力變壓器和電抗器的雷電沖擊和操作沖擊的試驗導則
JB/T501 《電力變壓器試驗導則》
JB/T501-1991 《變壓器試驗技術》
IEC60-1、IEC60-2 《高電壓試驗技術》
GB50150-91《電氣裝置安裝工程電氣設備交接試驗標準》
DL/T557-94《高電壓線路絕緣子陡波沖擊試驗、定義、試驗方法和判據》
DL/T 848.5-2004 高壓試驗裝置通用技術條件?第5部分：沖擊電壓發生器
DL/T 846.1-2003 高電壓測試設備通用技術條件第一部分：高電壓分壓器測量系統
DL/T 846.2-2004 高電壓測試設備通用技術條件第二部分：沖擊電壓測量系統

二、總體技術要求：
滿足適用于35kV及以下電力產品的雷電沖擊電壓放電試驗及研究。

1. 產生標準雷電沖擊電壓波形數量：3個。
2. 標準雷電沖擊電壓全波1.2±30%/50±20%μs,效率大于90%；
3. 標準雷電沖擊截波電壓波形，效率：不低于90%，
4. 采用截?cái)嘌b置可產生截?cái)鄷r(shí)間2～6μs的雷電截波，截波分散性小于100ns。
5. 變壓器電抗器雷電沖擊電壓試驗專用的示傷電流全波波形

雷電沖擊電壓波形參數及其偏差均符合有關國家GB311、GB/T16896.1及GB16927標準的要求。本裝置成套配置清單如下：

項目	Description 描述	數量	備??注

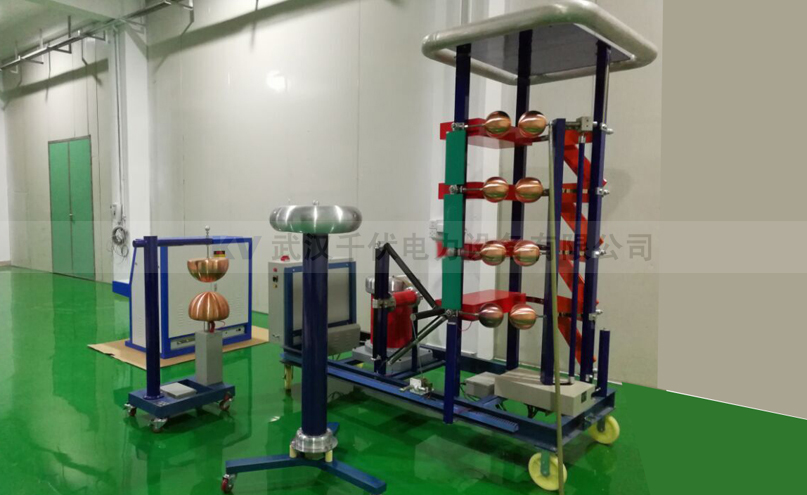

1	KVCY-SGSC-400kV/20kJ全自動雷電沖擊電壓發生器本體	1臺	含有調波器件
2	KVCY-LGR-100kV/50mA-5kVA直流自動充電裝置	1套	含有放電接地棒
3	KVCY-CR-400kV/500pF弱阻尼雷電沖擊電容分壓器	1套	含有低壓臂,1.0%
4	KMC-400kV單球截?cái)嚅g隙裝置	1套	自動調節球距
5	KVCY示傷電流分流器	1套	10kA，1.0%
6	A.KVCYCS-2000A全自動沖擊試驗計算機控制系統：自動調整球距，自動安全接地，PLC光電程控軟件。 B.KVCY-DIMS3012C全自動沖擊試驗測量分析系統： 1）2通道TDS3012C彩色數字示波器（精度3%）； 2）軟件數字量化測量顯示沖擊峰值電壓（精度1%）； 3）計算機專用波形記錄分析測量軟件和控制軟件； 4）自動將示波器采集到的雷電沖擊波形傳遞到計算機，計算機自動測試分析波形參數，可將試驗波形文件自動存盤，可用對比法或傳遞函數法比較分析電抗器變壓器的示傷電流波形。	1套	抗干擾隔離濾波測控臺：電腦、打印機、控制光纖、高電壓測試附件與測試線纜。

三、KVCY-SGSC-400kV/20kJ雷電沖擊發生器主要技術參數:
適用于35kV及以下電力產品的雷電沖擊電壓試驗研究。

1. 標稱雷電波沖擊電壓：KVCY-SGSC-±400kV
2. 標稱容量(能量)：20kJ
3. 級電容：1.0μF,100kV（2×50kV-2.0μF）干式全絕緣封裝，永不漏油變形。
4. 級電壓：100kV
5. 級數/級容量：4/ 5kJ
6. 輸出標準波形及幅值：3個
7. 同步范圍：大于20%
8. 使用持續時間：小于80%額定工作電壓時可連續工作；大于80%額定工作電壓時可間斷工作。
9. 幅值調節誤壓差小于1%，最低輸出電壓不大于10%設備標稱電壓。
10. 同步誤動率：小于1%
11. 底座:2.5m?×?1.3m,腳輪，可移動。高度:約2.0米。重量:約500kg。
