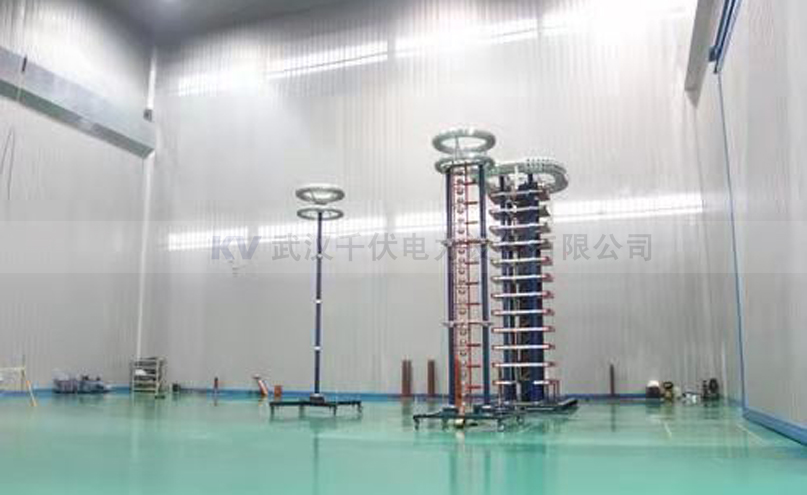

KVCY-1200kV/45kJ 雷電沖擊電壓發生器



一、滿足標準
GB311.1-1997高壓輸變電設備的絕緣配合
GB/T16927.1-1997高電壓試驗技術
GB/T16927.2-1997高電壓試驗技術
GB/T16896.1-1997高電壓沖擊試驗用數字記錄儀
GB/T16896.1-2005高電壓沖擊測量儀器和軟件
ZB F24 001-90沖擊電壓測量實施細則
GB191 包裝運標志
GB4208 外殼防護等級
GB813-89 沖擊試驗用示波器及峰值表
JB/T9641－1999 《試驗變壓器》
GB7449-87 電力變壓器和電抗器的雷電沖擊和操作沖擊的試驗導則
GB1094.1～GB1094.5 《電力變壓器》
GB/T509 《電力變壓器試驗導則》
JB/T501 《電力變壓器試驗導則》
JB/T501-1991《變壓器試驗技術》
IEC60-1、IEC60-2《高電壓試驗技術》
GB50150-91 《電氣裝置安裝工程電氣設備交接試驗標準》
DL/T596/1996 《電力設備預防性試驗規程》
DL/T 846.1-2003高電壓測試設備通用技術條件第一部分：高電壓分壓器測量系統
DL/T 846.2-2004高電壓測試設備通用技術條件第二部分：沖擊電壓測量系統
DL/T 848.5-2004高壓試驗裝置通用技術條件?第5部分：沖擊電壓發生器

二、使用條件

1. 本雷電沖擊電壓發生器試驗系統裝置主要適用于3~110kV及以下電力設備產品的雷電沖擊電壓全波及截波試驗，也可用于其它產品的沖擊試驗研究。
2. 海拔高度不超過1500m
3. 環境溫度：-15~+50℃
4. 空氣相對濕度：≤90%
5. 安裝使用地點：戶內使用，可移動
6. 必須設有一個可靠接地點，接地電阻<1Ω!

三、技術指標

1. 額定級電壓±200kV，最大充電電流100mA.
2. 輸出電壓波形.
3. 在不同額定電壓下和一定負荷電容時，能產生±1.2/50μS雷電沖擊電壓全波和±250/2500μS操作沖擊電壓波。
4. 利用多球截波裝置可獲得截波時間為2～5μS的雷電沖擊電壓截波，截波時間分散性的標準偏聽偏差不大于150nS。
5. 電壓利用系數：在不同負荷電容配備一定的沖擊電容，產生1.2/50μS雷電沖擊電壓波和250/2500μS操作沖擊電壓波時，利用系數分別不小于0.85和0.70。
6. 使用持續時間：在2/3額定電壓以上每兩分鐘充放電一次，可連續運行，在2/3額定電壓以下，每分鐘充放電一次，可連續運行。
7. 技術規格：
   • 沖擊電壓發生器本體

• 弱阻尼電容分壓器

• 多球截波裝置
